設備簡介

　　該系列圓盤造粒機，是一種新型傾斜盤式造粒設備：成粒率高。減速機與電動機采用柔性皮帶傳動，啟動平穩，減緩沖擊力，提高設備的使用壽命。造粒盤盤底采用多條鋼板加強，不變形、加厚、加重、穩定的底座設計，不需要地腳螺栓固定，運轉平穩。造粒機主齒輪采用高頻猝火，使用壽命增加。造粒盤內經防腐處理后。該機有造粒均勻，成球率高，運轉平穩，設備耐用。使用長等優點，深受用戶好評，是廣大用戶選擇的理想產品，該項目產品是環境保護適用技術推廣項目。

　　結構概述

　　整機可分為五大部分：

　　1. 機架部分：由于整個機體的傳動部分和轉動工作部分都由機架支撐，受力較大，因此該機機架部分均采用優碳槽鋼焊接而成，并通過了嚴格的質量和特定的技術要求，已達到本機所使用的目的。

　　2. 調節部分：整臺機器重要的是造粒盤，而造粒盤的安裝與調節部分上。我公司專門采用了優碳鋼板和槽鋼焊接而成，并通過了嚴格的質量合格認證，均達到了本機所使用的要求。

　　3. 傳動部分：整臺機器傳動部分優為重要，整體的工作都有此而行。安裝與傳動調節架上的電動機和減速機均選購ISO/9001質量體系認證的產品，質量穩定。電動機帶動皮帶輪、三角帶。減速機和小齒輪，由小齒輪傳動造粒盤上的大齒輪使造粒盤工作。另外大小齒輪均采用了高頻猝火，使用壽命是原有的兩倍，整個造粒盤則固定在調節盤上的主動軸上，柱頭聯結部分采用錐度配合，設計合理；

　　4. 造粒盤部分：該機造粒盤盤角采用整體圓弧設計，成粒率可達到90%以上，造粒盤盤底還采用了多條鋼板加強，耐用，不變形；

　　5. 自動清料部分：該部分安裝于造粒盤上方，成下框型，上裝有自動清料板，以便在生產過程中清理粘在盤壁上的物料，大大提高了該機的使用壽命，也節省了勞動力。

　　工作原理

　　該系列產品其工作原理：由主電動機驅動皮帶輪和皮帶，通過減速機傳動小齒輪，小齒輪與固定在盤底的大齒輪相互齒合，向項工作。大齒輪則通過特殊合理的設計，安裝在固定于機架調節盤上的主軸上，以支撐整個造粒盤的工作（本機于噴霧機配套使用）物料進入造粒盤后，經造粒盤的不斷旋轉和噴霧裝置，使物料均勻的粘和在一起造成圓球狀顆粒。在該機造粒盤中上部設計了自動清料裝置，防止物料粘壁，從而大大提高了本機的使用壽命。隨著電動機的不斷旋轉，物料的不斷進入，方能實現批量生產，已達到連續工作之需要。

　　性能優勢

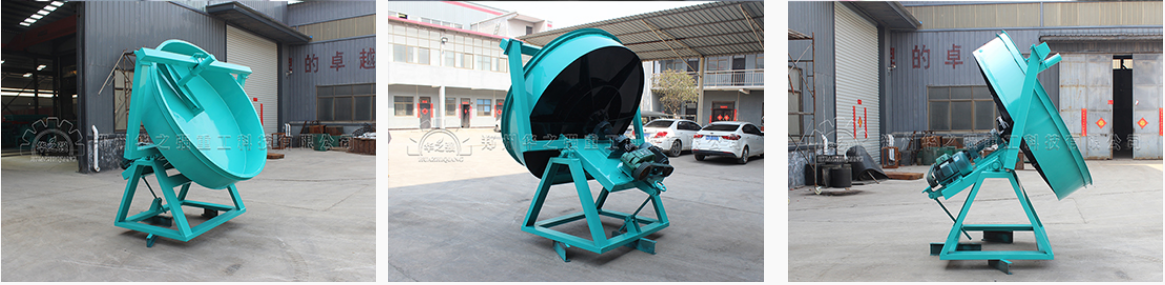

　　設備圖片

　　客戶現場

　　技術參數
